Verkabelung Tipps für den E2.2

Frage: Hast du vielleicht Bilder für die Verkabelung beim E2.2?

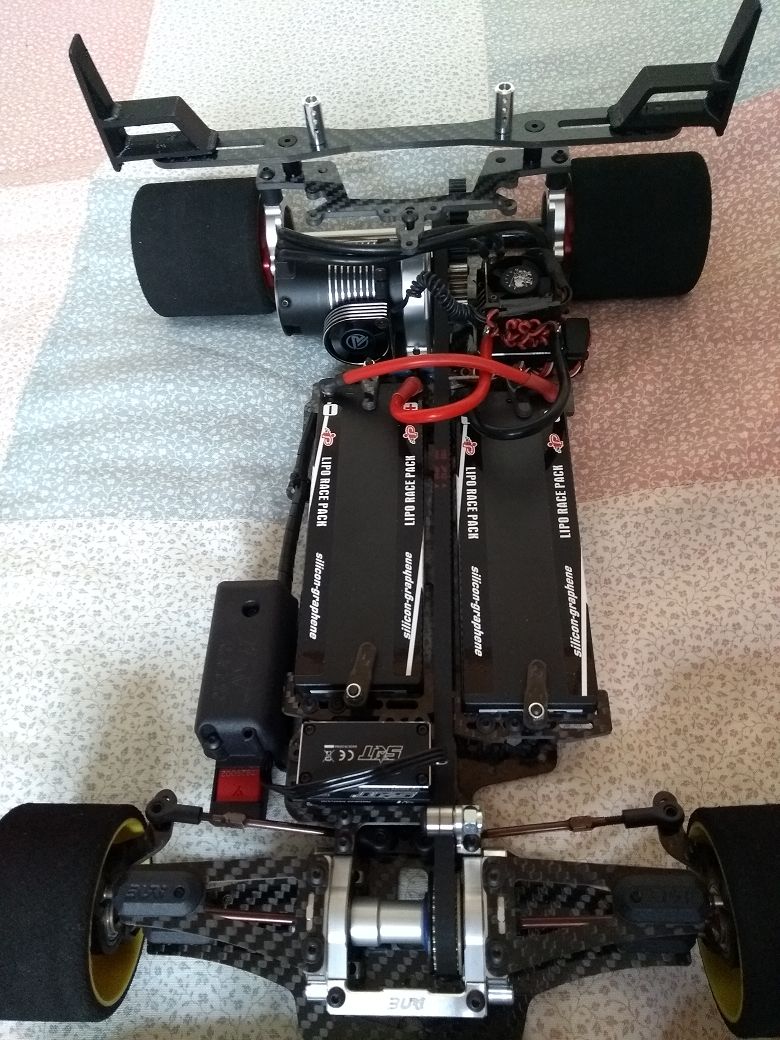

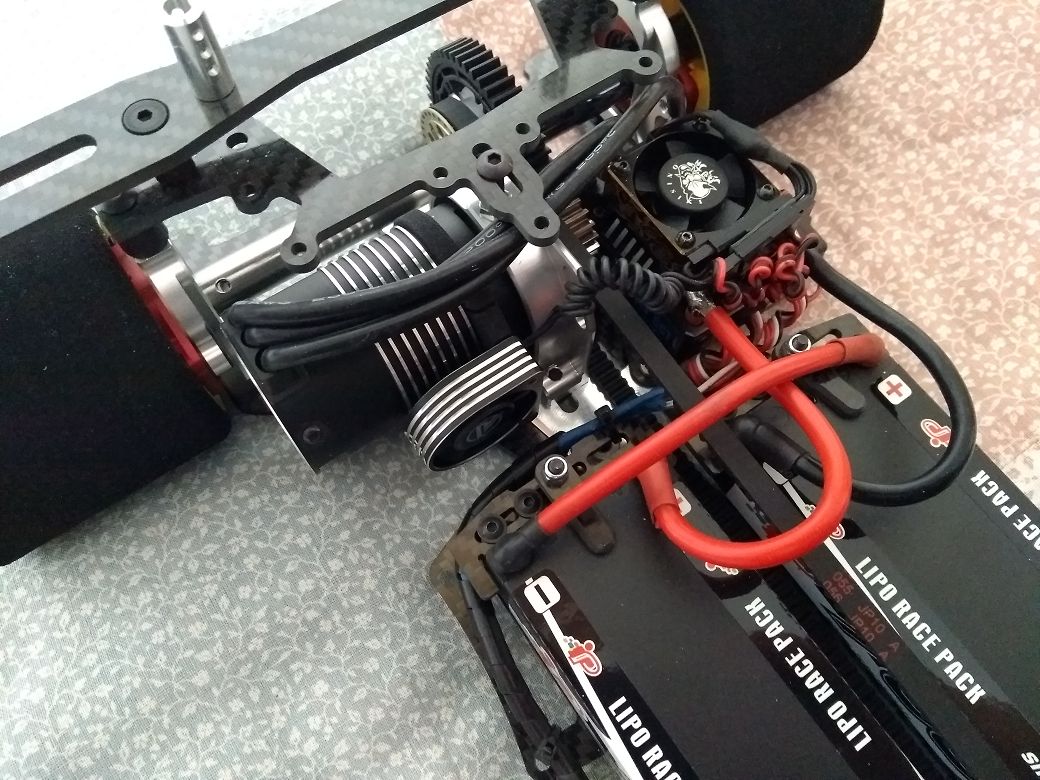

Antwort: Hier ein paar Bilder: der Hobbywing-Regler XR8sct passt perfekt. Hinten die 3 Motorkabel, vorne die zu den Akkus (könnten vielleicht noch kürzer sein).

Für diese werden die Kabel von den Ladekabeln verwendet, die den Akkus beiliegen, damit müssen die 5mm Stecker nicht extra gelötet werden...

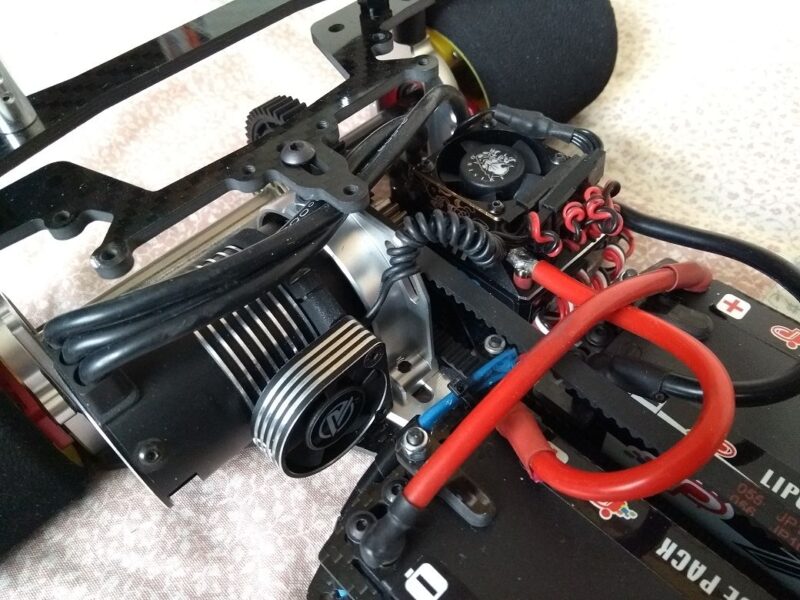

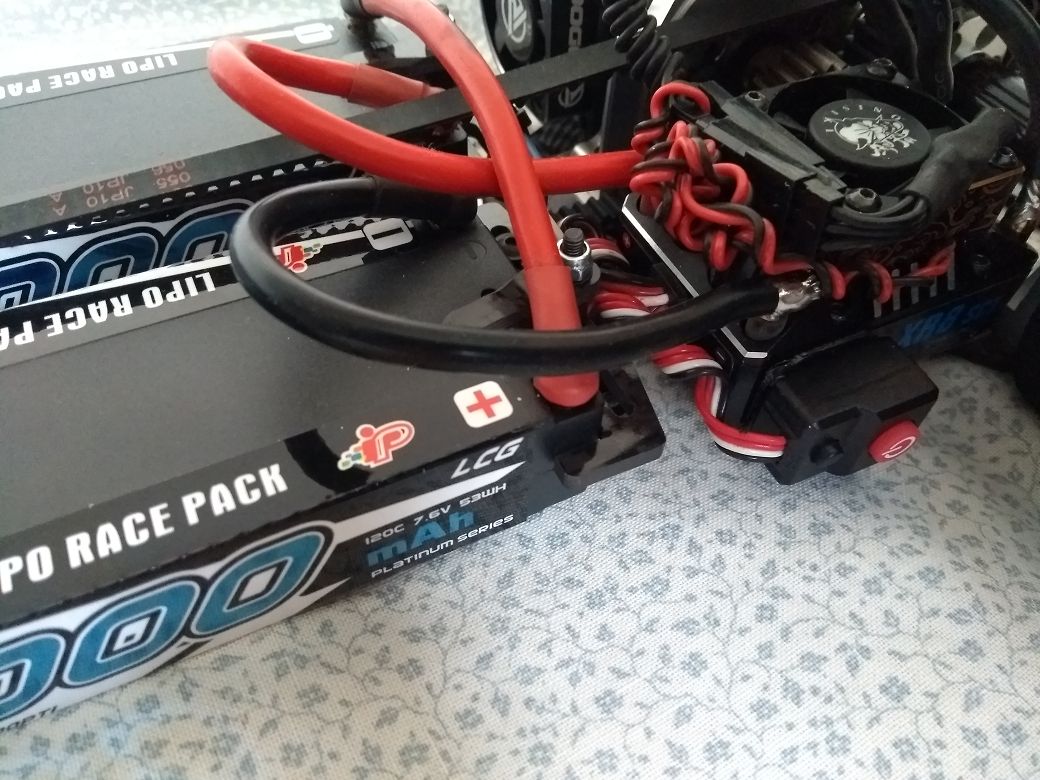

Auch das Akku-Verbindungskabel ist so eines. Für den Motorlüfter wird ein kurzes Y-Kabel (gibt es von Sanwa) beim Regler-Lüfter angeklebt.

Das ist auch praktisch, da der Stecker hier leichter zum Anstecken der Setup-Box erreichbar ist... Das Kabel zum Empfänger wird zwischen dem Riemen auf die andere Seite zur Empfängerbox geführt (oder über die Strebe zur Empfängerplatte).

Hier ein paar Bilder zur Detailansicht
